傘齒輪閘閥的結構原理

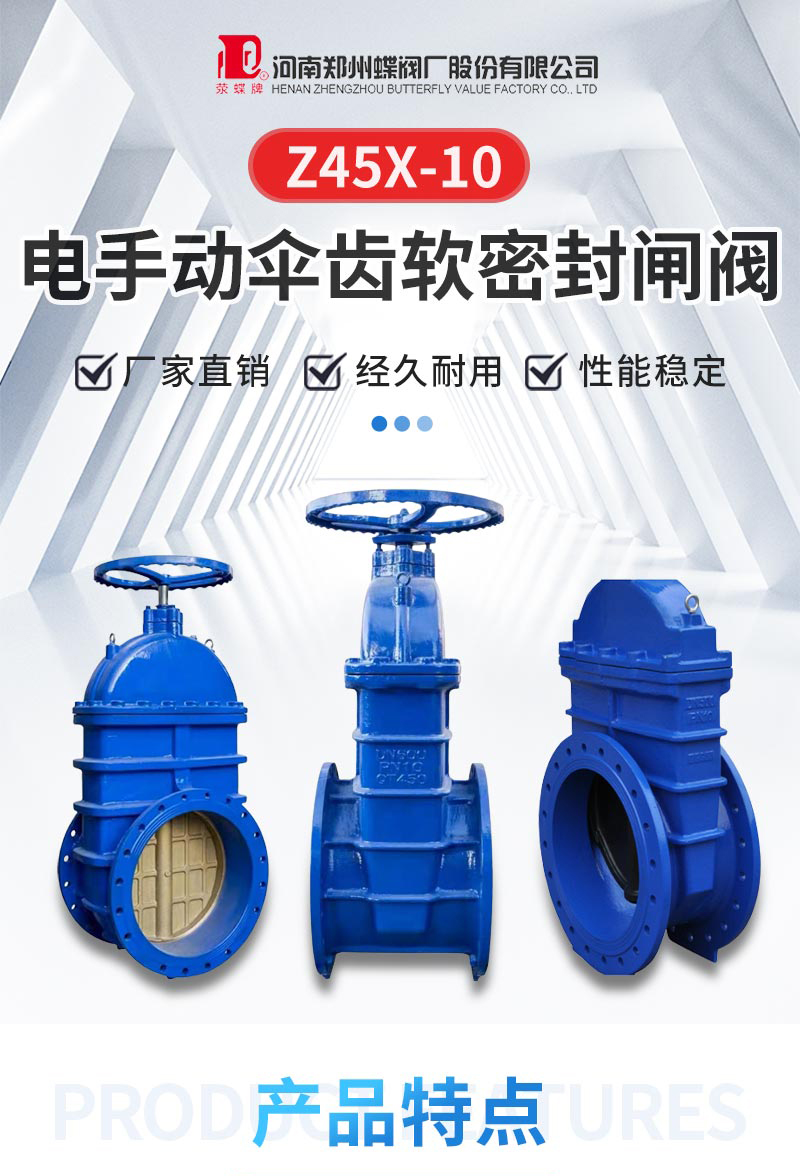

鄭州蝶閥廠的Z545X型傘齒輪閘閥由兩個相交軸上的傘齒輪驅動閥板開關。這種結構可以節省人力，一般用于大直徑閘閥。其優點是整個傳動運行平穩。與直齒傘齒輪相比，噪音低得多，承載能力大，傳動功率大于普通直桿閘閥。

傘齒輪閘閥利用明桿閘板整體涂膠產生變形補償，達到良好的密封效果，克服了一般閘閥密封不良、漏水、易生銹的現象。底部采用與水管相同的平底設計，不易造成雜物淤積，使流體暢通無阻。

傘齒輪閘閥的啟閉部分為閘板，閘板的運動方向垂直于流體方向，因此只能用于全開全關，不能調節和節流。

傘齒輪閘閥的閘板制成能產生微量變形的閘板，提高了其工藝性能，彌補了加工過程中密封角度的偏差。這種閘板被稱為彈性閘板。

傘齒輪閘閥主要用于污水處理廠、自來水廠、商場、社區、辦公樓、水利工程等排水管道、消防管道和給水管道。連接或切斷介質。實現開關功能。
